内部

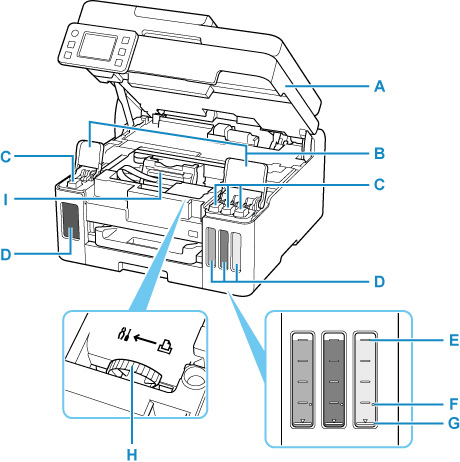

A:スキャナーユニット/カバー
原稿を読み取ります。また、インクを補充するときや、内部につまった用紙を取り除くときに開きます。
B:インクタンクカバー
インクを補充するときに開きます。
C:タンクキャップ
インクを補充するときに開きます。
D:インクタンク

左側がブラック、右側がカラー(シアン、マゼンタ、イエロー)のインクタンクです。

インクが少なくなったら補充します。

E:上限ライン
インクの最大容量を示す線です。
F:シングルドット
インクシステムリフレッシュを行うときに必要なインクの量を示す点です。
G:下限ライン
印刷に十分なインク量の下限を示す線です。インク量がこの下限ラインを下回る前にインクを補充してください。
H:インクバルブレバー

プリンターを移送するときに操作します。

I:プリントヘッドホルダー
プリントヘッドが取り付けられています。
